知識分享：致冷型與非致冷型紅外線相機的差異 (三)：取像率
關於致冷型 (Cooled) 與非致冷型 (Uncooled) 紅外線相機，除了熱靈敏度、積分時間、放大倍率外，本篇說明取像率的差異
名詞解釋
Frame Per Second 縮寫 FPS，中文為每秒幀數，亦有稱之幀率 Frame Rate，主要描述相機取像率或稱擷取速度，單位可直接以幀數或張數描述，或用 Hz 說明
多數而言，非致冷型紅外線相機的取像率較低，在完整解析度取像時，低階約 5~10 Hz；高階約 30~60 Hz。通常為 30 Hz，調整彈性低。致冷型紅外線相機的取
像率相對快上許多，依型號而定 (更多請參考 Infratec 紅外線全系列相機)，基本為 100 Hz；部分型號支援高速擷取，如 ImageIR® 8300hs，在完整解析度取像
時，取像率為 1000 Hz；降低解析度時，更高達 30,330 Hz
結果差異
當待測物為動態時，包含移動的物體，如行進中的賽車；或物體本身溫度變化速度快，如 IC 受不明原因的干擾而發生瞬間的漏電流；此時，會需要短的積分時間
凝結每張影像，搭配高的擷取速度量測，才能得到豐富的細節與記錄完整的變化過程

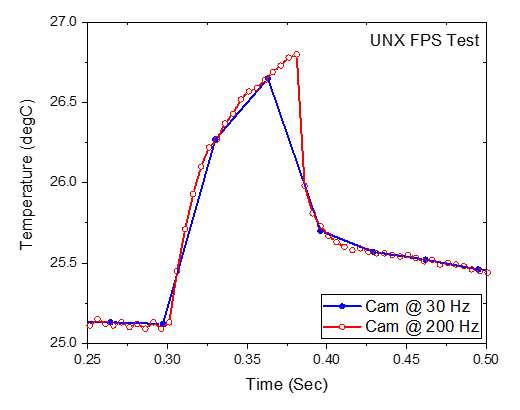

下圖為同一顆 IC 受到干擾導致漏電流的紀錄，在不同取像率下的結果比較：藍色線表示相機的取像率為 30 Hz，紅色線為 200 Hz；在 0.3 秒時，出現干擾訊號
很明顯地，若相機的取像率越高，更能準確測出物體的最高溫度以及隨時間變化的狀況
取像率保持最高？
取像率很重要，那是否每次量測時，都要設定在最高呢？實則不然，當量測的擷取速度越高，資料量也會跟著倍增
若待測物為靜態，對擷取速度的要求則較低，降低取像率能節省儲存空間、檔案?jìng)鬏?、事後分析與電腦的資源
因此，彈性調整取像率的功能就十分重要。
如圖所示，ImageIR® 支援選擇或輸入任意取像率，方便針對不同量測條件選擇最適合的參數
文章來源出處 安新精密科技
