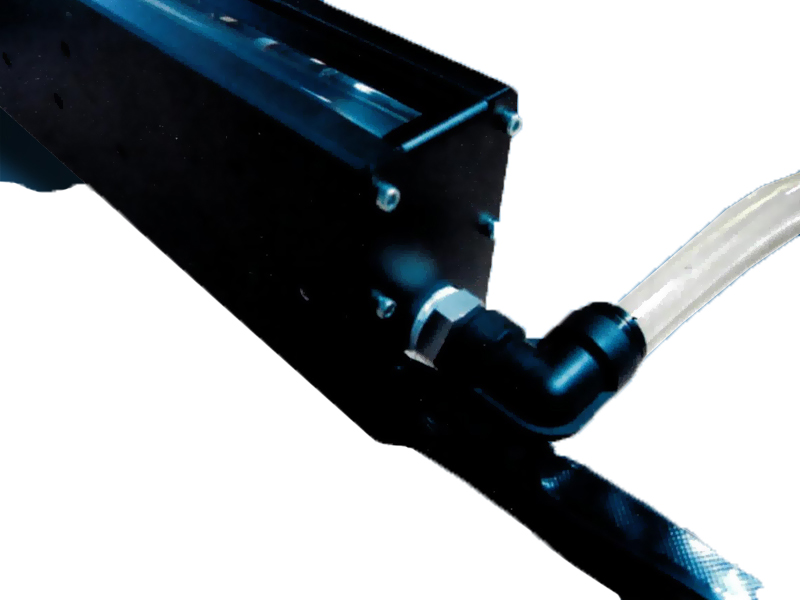

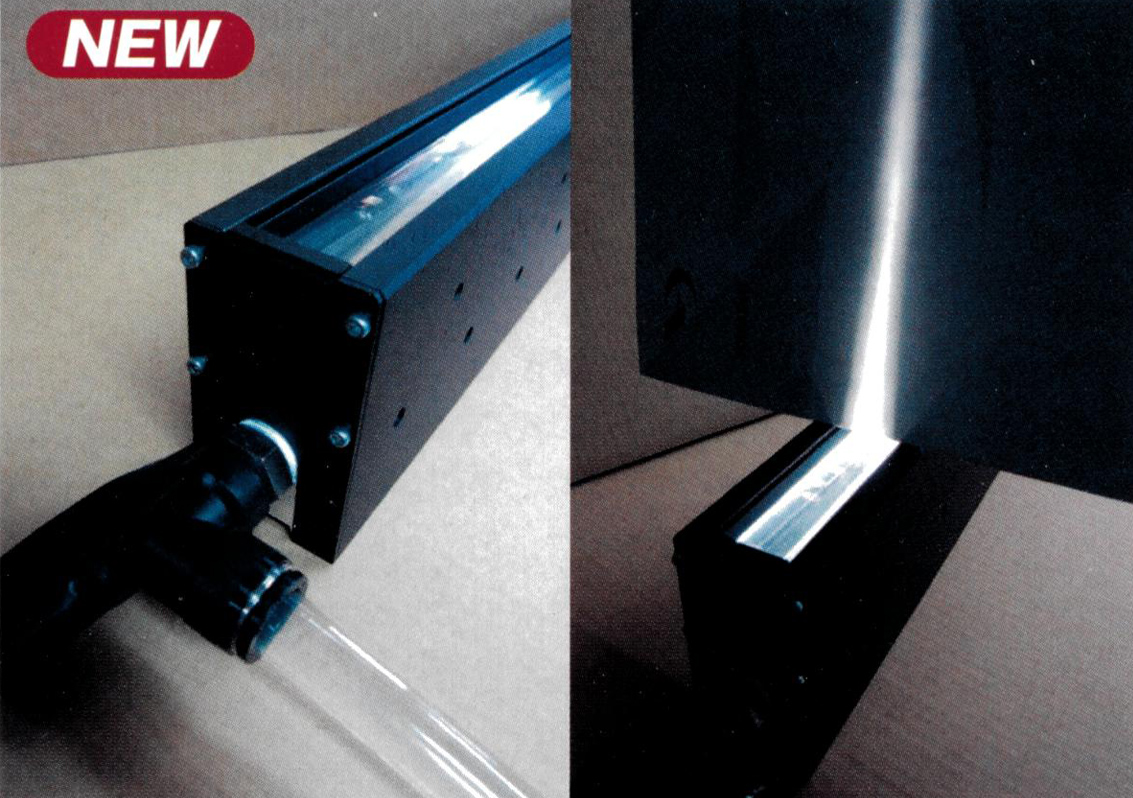

水冷式線型光源
商品類別：HAYASHI-REPIC
超高亮度線型LED照明
業界最高級別 3,800,000lx (WD100mm)
可用更高速化、高分解能力之線型檢查用LED照明
用冷機冷卻。亮度大約10倍 (與其他HAYASHI產品)
不但超高亮度，而且輕便 (比之前輕約68%)
適合的防塵，防散射
| 水冷式LED照明 | ||||||||
| 發光色 | 白 選項：藍/綠/紅 | |||||||
| 發光長 | 300mm~2800mm (發光1坱100mm單位) | |||||||
| 冷卻方式 | 水冷方式 | |||||||
| 鏡片 | 集光型、無標準擴散板 | |||||||
| 耗電量 | 約1.4Kw (1000mm 時最大) | |||||||
| 尺寸 | W52 × H93.5 × D(100XN+6) (含繼手情況下+110mm) | |||||||

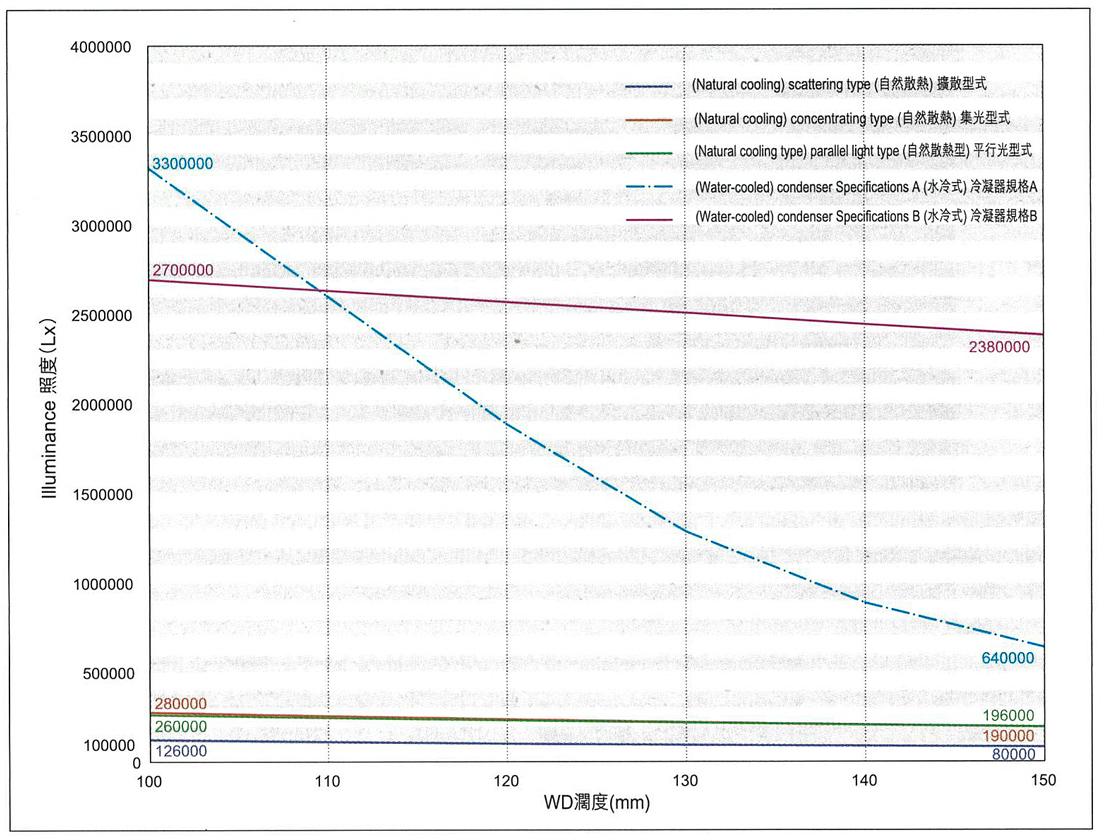

線型光源照度 (lx)
| 冷卻規格 | 光學規格 | WD 100mm | WD 150mm | |||||||||
| 水冷 | 集光規格 A(1) 集光規格 B(2) | 3,300,000 2,700,000 | 640,000 2,380,000 | |||||||||
| 自然散熱(3) | 集光 平行光 擴散光 | 280,000 260,000 126,000 | 196,000 190,000 80,000 | |||||||||
(1) WD=100mm 約2mm濶度集光情怳下
(2) WD=220mm 約20mm濶度集光的情況下
(3) 和電源部LP-2448RA5組合
* 照度參考值，非保證值
電源部規格
| 水冷式LED電源：TKG-3704-1700 1ch(Max1M) TKG-3704-1800 2ch(Max2M) TKG-3704-1900 3ch(Max2.8M) | ||||||||||||
| 輸入電壓 | AC200~240V±10% | |||||||||||
| 頻率 | 50Hz/60Hz | |||||||||||
| 輸出電壓電流 | 最大 DC48V 28A(1ch) , 56A(2ch) , 84A(3ch) | |||||||||||
| 冷卻方式 | 強冷風扇 | |||||||||||
| 光亮調節 | 手動(正面開關)、程控(背面部外部端子) | |||||||||||
| 控制功能 | LED照明部開/關 , 電源部開/關 , 8 bit控制 | |||||||||||
| 保護功能 | 異常信號輸出、溫度信號輸出(外部端子輸出) | |||||||||||
| 使用環境溫度 | 溫度 0°C~+40°C、濕度20%~80% (無結露) | |||||||||||
| 尺寸 | W423 × H142 × D564 (凸起部) 對應19黃尺架子 | |||||||||||
| 重量 | 13.5kg~16.0kg | |||||||||||
* 冷卻用劑冷器別外需要
* 不附帶AC插入線，橡膠腳，支架安裝修工具
