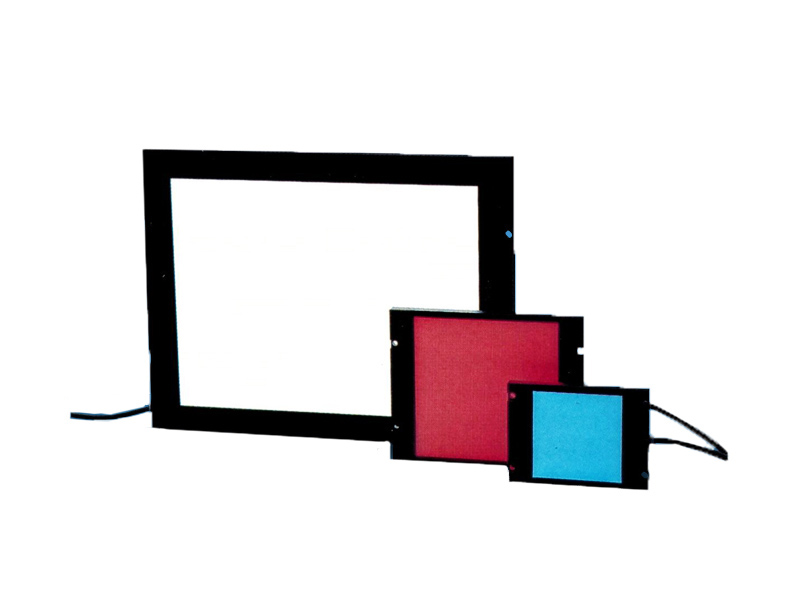

透射照明 (薄型導光面)
商品類別：HAYASHI-REPIC
透射照射 (薄型導光面)
檢測電子元件的輪廓線
檢測透明膠片等的污點
檢測引線框架
檢測液晶
● 型號命名
HDB□□X□□S□
□□X□□ 發光面積 S 薄型 □ 顏色 (紅、綠、藍、白)
● 特點
．通過使用薄的導光板，可抑制厚度並照射均勻的漫射光
．適用於需要透明度的工件
．有助於節省空間的安裝空間

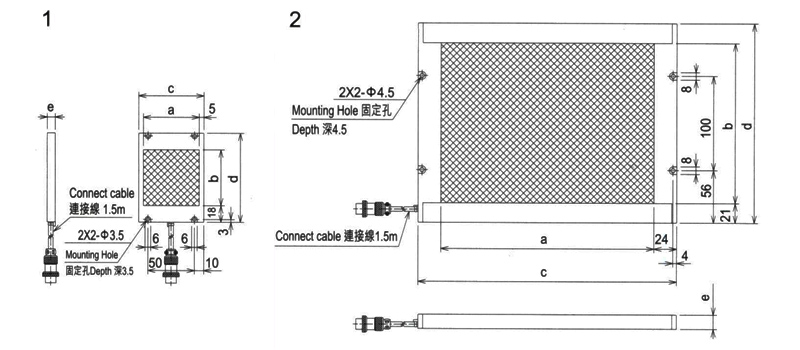

| 型號 | 發光色 | 外觀圖 | 尺寸 | ||||||
| a | b | c | d | e | |||||
| HDB60X30S□ | 紅、白、藍、綠 | 1 | 60 | 30 | 70 | 53 | 8.7 | ||
| HDB60X60S□ | 紅、白、藍、綠 | 1 | 60 | 60 | 70 | 96 | 8.7 | ||
| HDB100X50S□ | 紅、白、藍、綠 | 1 | 100 | 50 | 110 | 86 | 8.7 | ||
| HDB100X100S□ | 紅、白、藍、綠 | 1 | 100 | 100 | 110 | 136 | 8.7 | ||
| HDB225X170S□ | 紅、白、藍、綠 | 2 | 225 | 170 | 273 | 212 | 15.2 | ||
