最新訊息：Infratec MWIR 中波紅外線熱像儀

出色的熱解析度、超高的畫面更新率、獨立系統延伸的模組化設計
適合連續操作的超耐用史特靈冷卻器、堅固輕巧的金屬外殼、精確及可重複的觸發、完整光學分類



InfraTecInfraTec

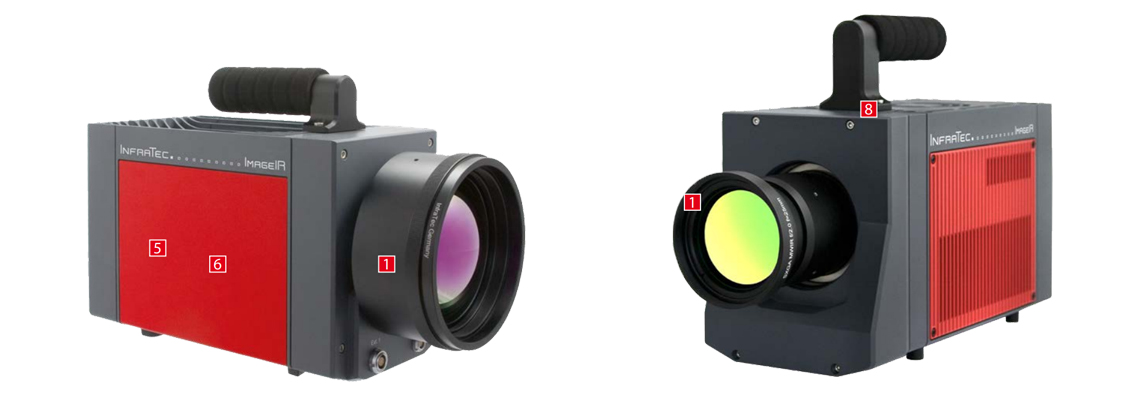

1. 鏡頭

高品質的精準鏡頭，可以在任何測量情況下，適應各種影像幾何變換。功能、品質和靈活運用相關的性能參數皆已進行校正。適當?shù)募t外線透光鏡片材料和高精準的抗反射塗層，使鏡頭可以在不同的光譜範圍下呈現出最佳表現。額外的微距選配鏡頭可以縮短工作距離，提高幾何解析度，確保達到最佳的成像品質。

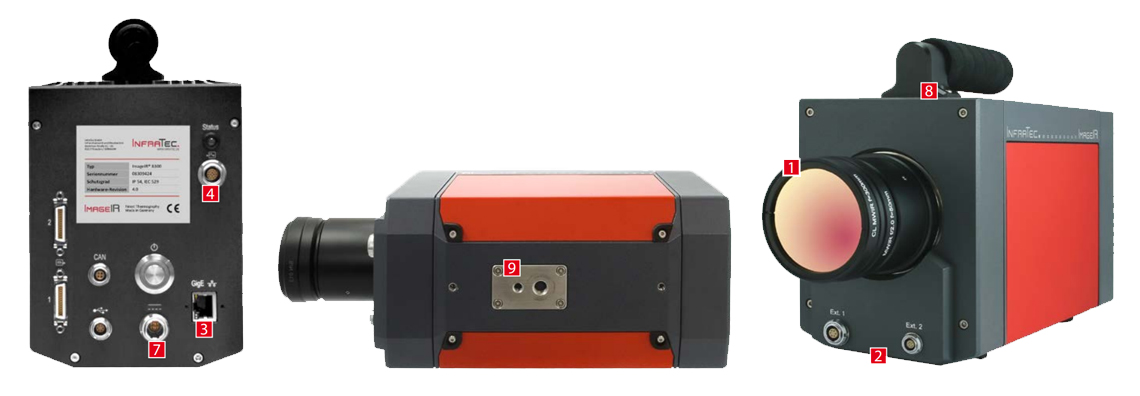

2. 介面和通訊

ImageIR® 的正反面皆設置了多個介面。前面介面是提供給外部感測器、馬達對焦和變焦鏡頭使用。背面分別設置了提供給 CAMLink / DualCAMLink 數據介面使用的10 GigE / GigE 介面，以及觸發介面、CAN-Bus-RS232 和 USB 連接器。

3. 10 GigE-介面

相容於GigE-Vision、工業等級介面，透過超高電磁抗噪性，達到極穩定的高速數據傳輸，適用於極長的距離。相較於傳統的GigE介面，其傳輸速度提高了10倍。

4. 觸發和處理介面

ImageIR®相機系列配備有快照檢測器。其結合內部觸發和處理介面，透過時間驅動和事件驅動，確保重複記錄高精準的數據。兩個輸入和輸出是使用於各自控制相機，或產生數位控制信號給外部設備。 IRBIS®3軟體的處理介面，可以連接額外的數位與類比輸入和輸出。

5. 檢測器單元

可以依據不同的應用，安裝不同格式、光譜範圍和檢測器材料的新式現代高性能光子檢測器。

6. 超耐用史特靈冷卻器

ImageIR®使用的高品質史特靈冷卻器，確保冷卻時間較短，且可達到免維護、長期與低振動運轉。最新一代超耐用冷卻器的最長運轉時間，可達15,000個小時。

7. 電源供應器

此款相機搭載了一顆廣域電源供應器，也可外接直流電源或使用電池。

8. 附手把的相機外殼

外殼是針對工業環境應用而設計，採用高強度鋁合金加工製成，可以提供最大的保護和熱穩定性。頂部的手把可以安全地運送。

9. 三腳架連接器

標準化的三腳架連接器，安裝在不同的三腳架或雲臺上，適用處理整合的連續操作和實驗室應用。與主軸對齊的額外機械連接器，可輕鬆整合至自動檢查系統。

InfraTec

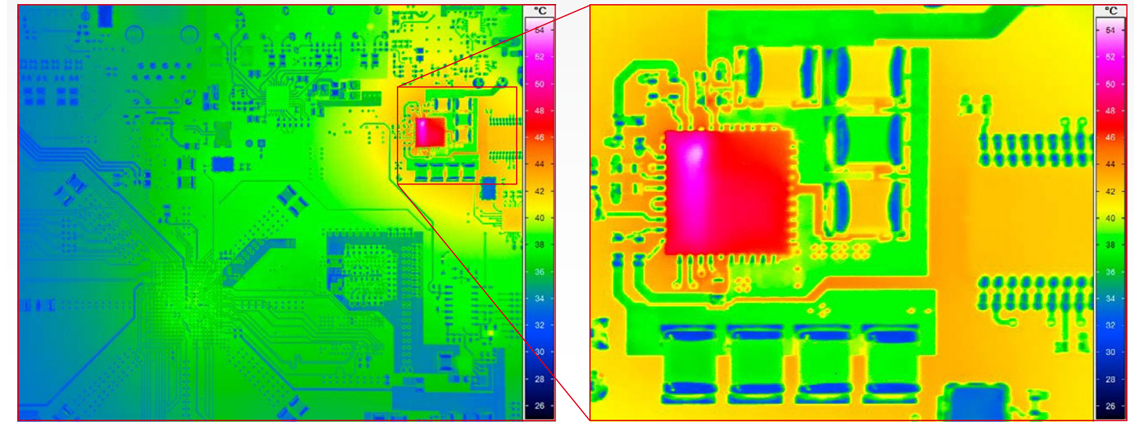

印刷電路板的全尺寸高清影像記錄透過數位放大部分，可以看到清晰、細膩的影像


精準校正和鏡頭－最高準確度

InfraTec Infratec開發的多特性校正演算法，可以補償環境溫度波動的影響，且具有極高的可重複性與最佳系統磨合性能。結合熱解耦鏡頭，可獲得高影像均勻性和   公差1%的出色測量準確度。

獨立濾鏡和光圈環－光譜熱影像

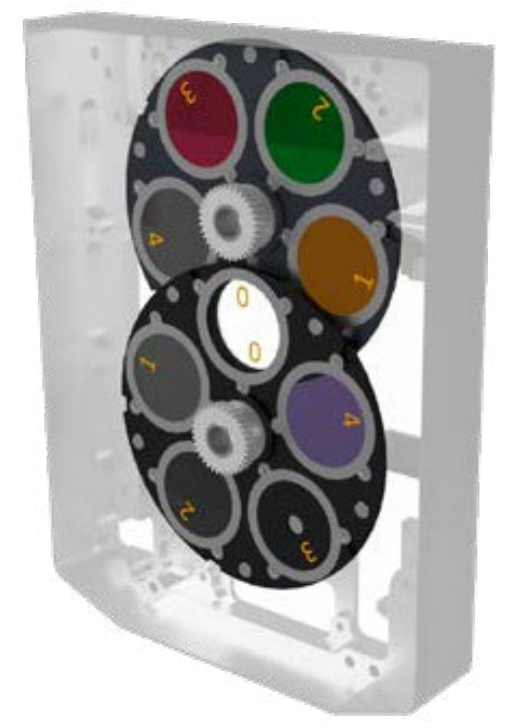

InfraTec 獨立濾鏡和光圈環的組合，可以自由選擇達30種組合方式，是高物體溫度之測量任務和光譜熱影像領域中之一般應用必備的組合。信號衰減用的中性密度     濾鏡或光譜濾鏡與光圈組合，可以有效避免干擾效應。下圖配備兩個環的模組案例 (每一個環有5個位置)

InfraTec

ImageIR®全鏡頭馬達對焦功能－更舒適

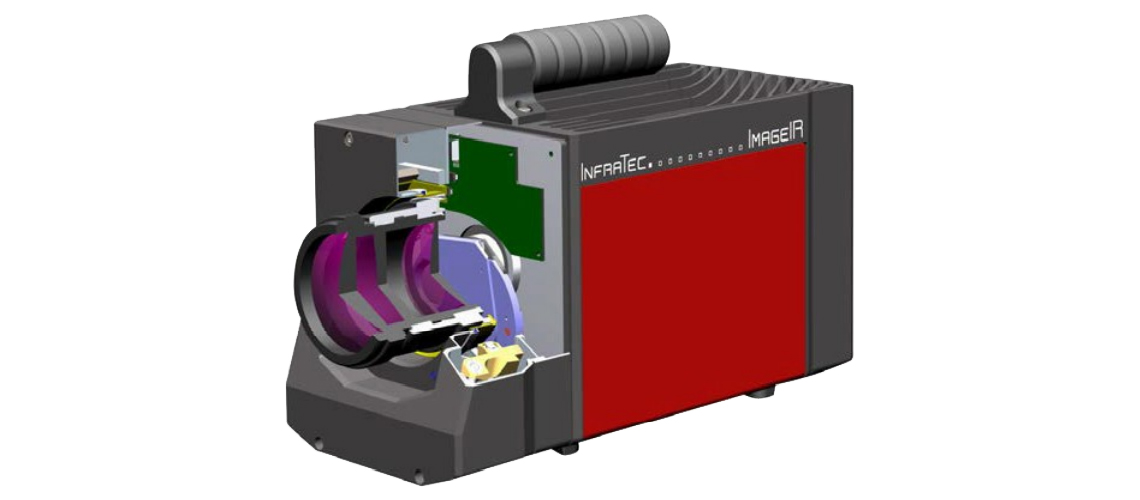

InfraTec ImageIR®系列的所有可換標準鏡頭系統，結合相機操作軟體控制的馬達對焦單元使用?？梢赃_到精確、遠端和快速對焦的效果。即使在低影像的對比度。   也可以穩定使用自動對焦功能。下圖馬達對焦單元為ImageIR®相機模組1的一部分

infraTec

使用筆記型電腦進行高速數據收集

InfraTec 即時影像數據可以使用10 GigE介面，以最大可能解析度和畫面更新率傳送至電腦，無須使用緩衝方式。傳輸線路可以長數百米，不會受到電磁干擾。


HDR 一張影像中的大溫度範圍

InfraTec 高動態範圍(HDR)功能是在極大溫度梯度下，使用連續記錄測量情境。針對這些影像，快速連續記錄數個積分時間不同與濾波器不同的溫度記錄圖，將這些   溫度記錄圖組合成高動態範圍的完整影像。這個功能是在相機的最大畫面更新率下完成。測量範圍可涵括多達 1,500K。使用者獲得在大溫度範圍下測試   和測量物體的高對比溫度記錄圖，這些溫度記錄圖的測量具有極高的準確度。

infraTec

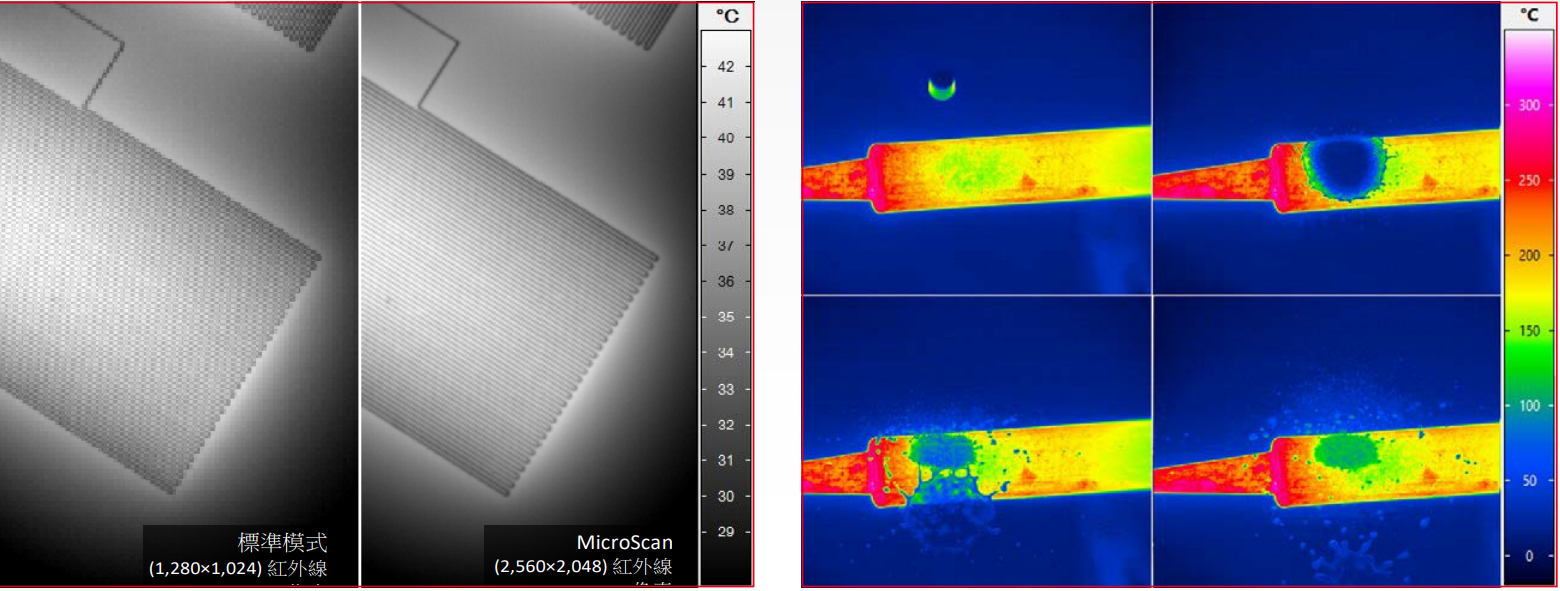

未套用(左)和套用MicroScan(右)功能的印刷電路板在高速模式下，觀察水滴落在烙鐵上的情形



MicroScan－像素數的四倍

InfraTec MicroScan 光電機械單元可以在高達 (2,560×2,048) 紅外線像素下拍攝影像。相機內部設有一個快速旋轉的 MicroScan 環。此環在每一次旋轉時，會產生   四個橫向偏移半個不同像素的單獨影像。這些單獨影像會即時轉換成四倍影像格式的溫度記錄圖。影像的每一個像素，代表一個實際溫度的讀數?？尚纬?strong>   雜訊極低與解析度極高的測量物體影像。

畫面模式（分割畫面）－最高105,000 Hz

infraTec ImageIR®可以在全幅、半幅、四分之一幅和子幅模式下操作。使用相機控制軟體，使用延伸分割畫面功能。透過點選然後拖曳，可快速方便設定自由定義   的部分。子畫面影像頻率將可高達105,000 Hz

高感－更靈活

infraTec 每一臺ImageIR®在交付給客戶之前，皆已於出廠時針對確切配置進行廣泛溫度範圍的校正。HighSense 可以讓使用者選擇溫度範圍，且相機可以根據出   廠校正情況，選出最佳的積分時間。如果使用者改為選擇特定的積分時間，則 ImageIR 將會自動選出最佳的校正組

多重積分時間(MIT)－大測量範圍

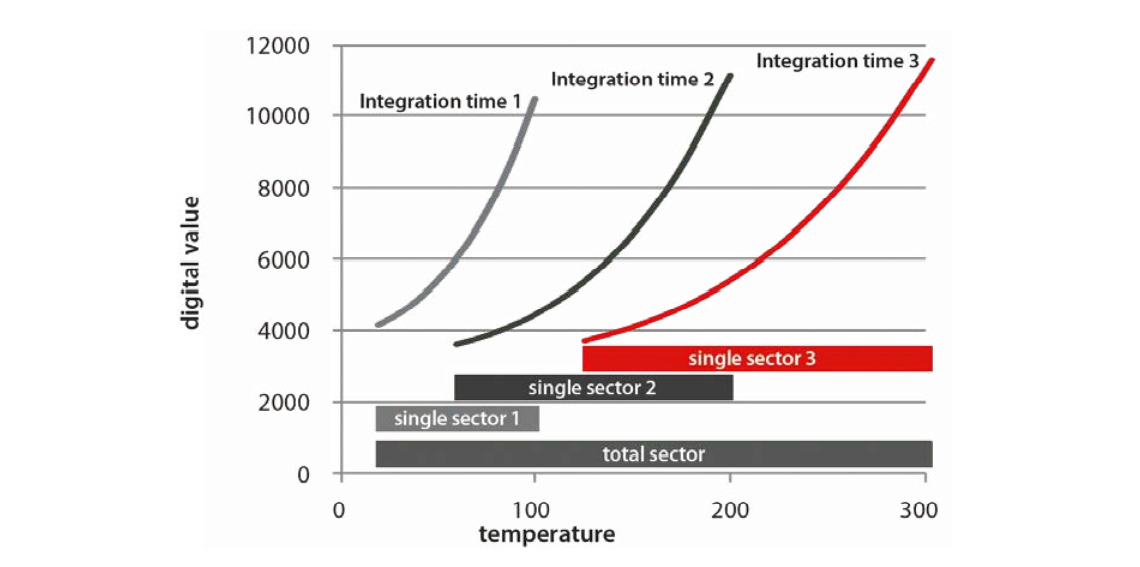

 infraTecMIT功能可以將動態範圍增加到16位元，並大幅擴展溫度測量範圍。 在大溫度梯度下的測量物體，測量範圍內進行記錄，且可同時維持最大的影像刷新率   和溫度解析度。在固定光圈／濾鏡設定下，最多可以為四個校正範圍選出不同的積分時間，組合成一個總範圍。系統校正可以維持不變。同時可以手動切   換測量範圍。下圖 使用MIT功能大幅擴展溫度範圍

infraTec

分級－提高畫面更新率和靈敏度

infraTec 分級技術可以讓使用者在同一臺相機上，從兩種速度模式中選擇一種。全幅標準模式提供具有完整幾何解析度的全幅、半幅和子幅，可以套用已知的畫面   更新率。在高速模式下，畫面更新率增加至前值的三倍以上。相機捕捉的場景不會改變，因此無須重新調整相機、對準測量物體。熱解析度提高了兩倍。   當畫面更新率比(小)節距尺寸更重要時，此模式能發揮較大的效用。
