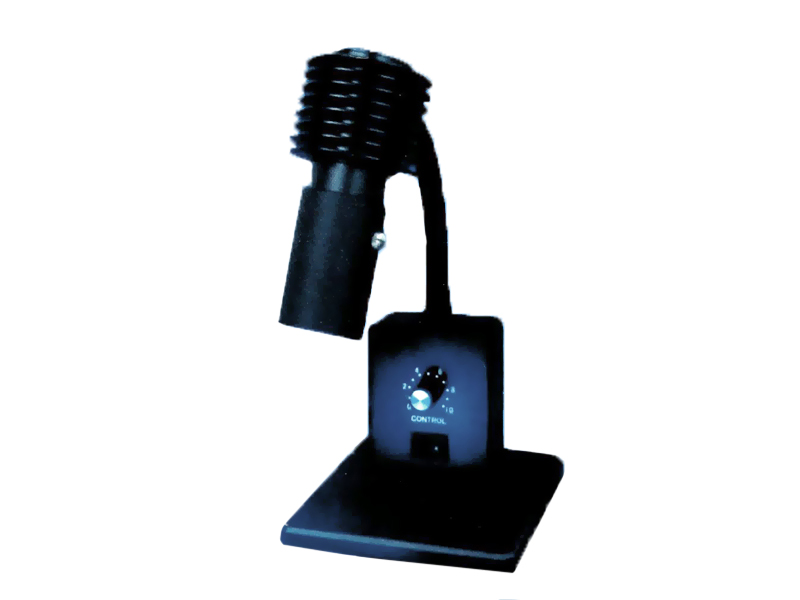

Spot Ace
商品類別：HAYASHI-REPIC
適合檢查產品表面?zhèn)?、污垢、異物?/div>
改良鏡片交換式，可根據不同用途進行選擇
數位相機大廠商間擁有優越業績的Spot Ace將更進一步改良進化
從檢查用照明到「尋找傷痕照明」，用途逐漸擴大
視形狀和大小而定，不斷努力探索研究視覺檢查結果
● 採用業界領先的高亮度4芯片LED
提供最適合代替鹵素燈光源的燈泡色型，能更加鮮明照出傷痕亮度白色光型的2個種類
● 採用獨自的恆定電流調光方式
連續點燈時因沒有閃光，減少在目視檢查時對眼睛的負擔，提高工作效率。實現了可重覆性的直線型調光特性，可以進行最合適的照度調整
● 適合潔淨室的無風扇設計
無因冷卻風扇不會造成灰塵飛散，根據獨自的冷卻構造長時間作業也不會發熱
● 最佳照明而設計的構造
由於採用了可曲臂，可以使用對應如透射、反射對各種各樣用途的頭部角度。配合設置環境，可選擇支架型或夾鉗固定型

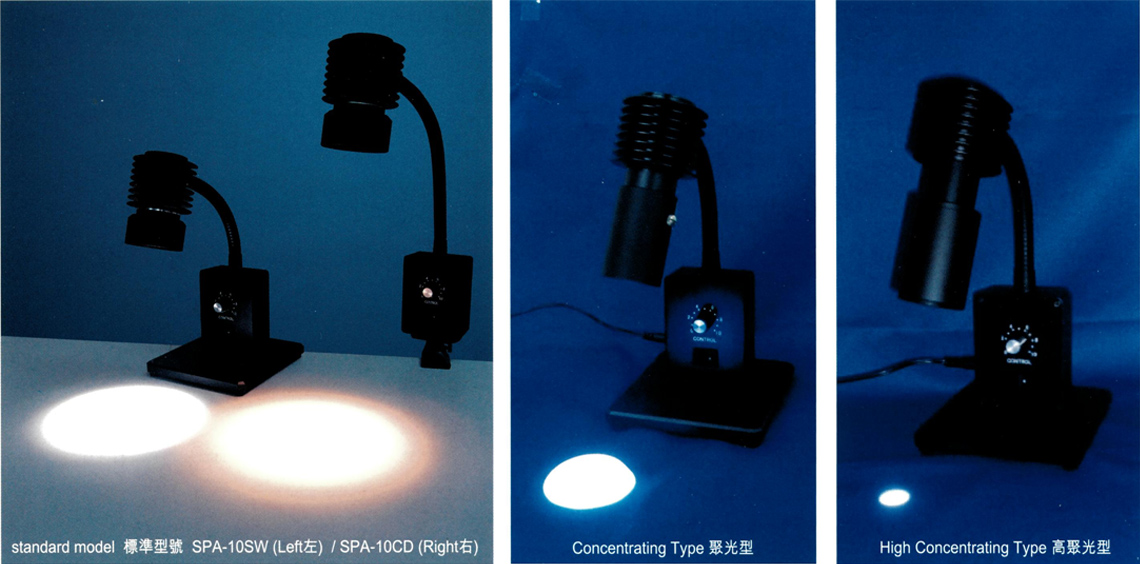

| Model | SPA-10CD | SPA-10CW | SPA-10SD | SPA-10SW | SPA-10SDZ | SPA-10SWZ | SPA-10SDP | SPA-10SWP |
| 安裝方法 | 夾鉗固定型 | 支架型 | 支架型 | 支架型 | ||||
| 發光色 | 燈泡色 | 白色 | 燈泡色 | 白色 | 燈泡色 | 白色 | 燈泡色 | 白色 |
| 鏡片規格 | 標準 | 聚光型 | 高聚光型 | |||||
| 鏡片型號 | TKG-3079-650 | TKG-3079-2650 | TKG-3800-50 | |||||
| 中心照度 (1) | 10,000lx | 30,000lx | 10,000lx | 30,000lx | 120,000lx~65,000lx | 700,000lx~162,000lx | ||
| 照射範圍 | ∅180mm (2) | ∅80mm~115mm (2) | ∅11mm~35mm (2) | |||||
| LED壽命 | 約20,000小時 (3) | |||||||
| 照明頭部過濾片 | ∅30.5 | ∅39 (4) | ||||||
| 額定輸入電壓 | DC15V | |||||||
| 耗電量 | 12W | |||||||
| 調光 | 前面調光旋鈕進行連續調光 | |||||||
| 冷卻方法 | 自然放熱 | |||||||
| 使用環境 | 周圍溫度：0°C~+40°C , 周圍濕度：20%~80%RH (無結露) | |||||||
| 重量 | 約800g (交流整流器除外) | 約1,020g (交流整流器除外) | 約1,055g(交流整流器除外) | |||||
| 附屢交流整流器 | 輸入AC100V~240V , 50/60Hz 輸出DC15V , 0.8A | |||||||
(1) 中心照度：WD200mm參考值(高聚光型為WD100mm)
(2) 照射範圍：WD200mm參考值(高聚光型為WD100mm)
(3) 使用壽命會因環境而發生變化，並非保証值
(4) 過濾片訂貨生產

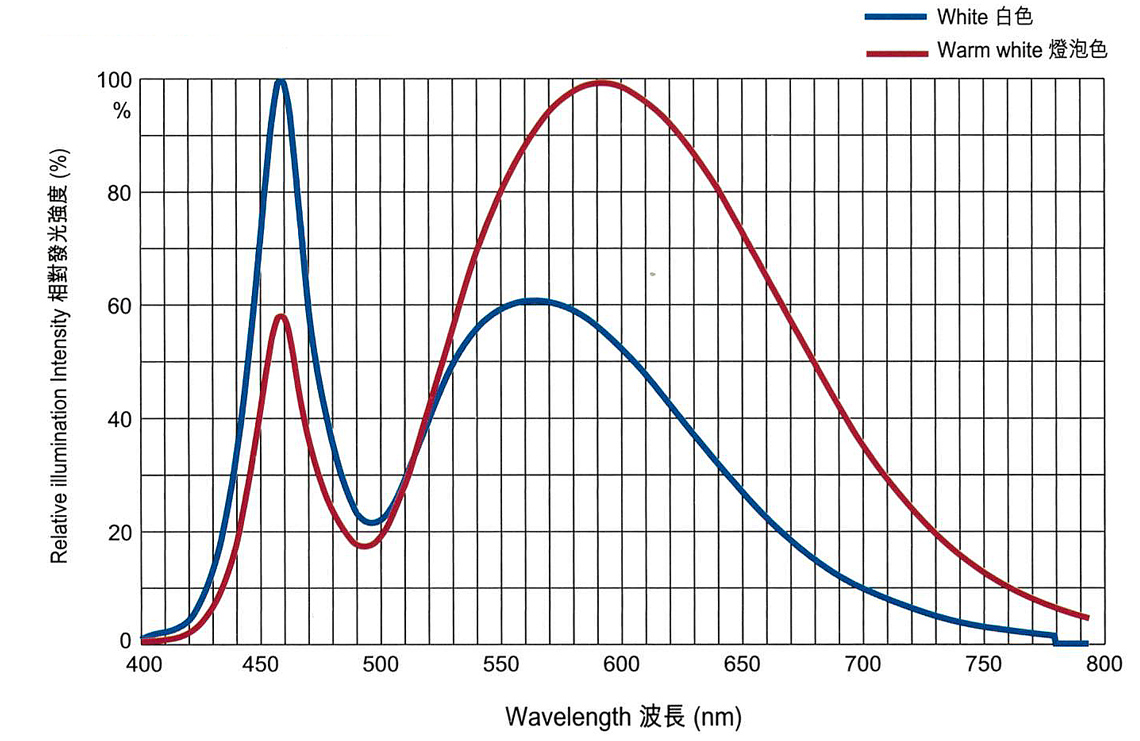

波長分佈和對光輸出

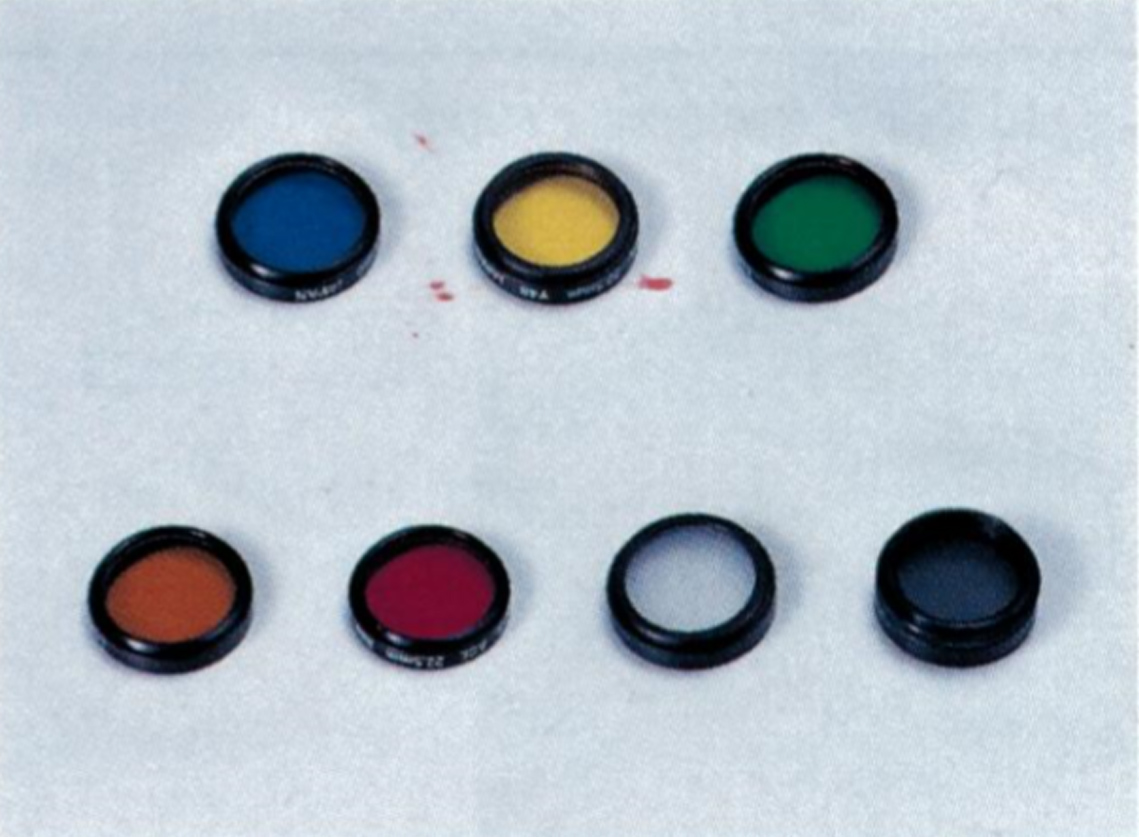

照明頭部過濾片 (顧客自選)
照明頭部過濾片 (顧客自選)
| 型號 | 分類 | |||
| LB-80 30.5mm | 色溫度變換過濾片(淺藍色) | |||
| LA-120 30.5mm | 色溫度變換過濾片(琥珀色) | |||
| Y-48 30.5mm | 鋭截止濾光鏡(黃色) | |||
| G-533 30.5mm | 綠色濾光鏡 | |||
| R-60 30.5mm | 鋭截止濾光鏡(紅色) | |||
| KF-30 30.5mm | 漫射濾光鏡 | |||
| PL-30 30.5mm | 偏光濾光鏡 | |||
100V 150W鹵素燈及Spot Ace點光源成本比較表
| 1天使用時間 | 50臺於1年(240日)工場使用 | |||
| 耗電量 (最大負荷) | 電費 (15¥ / KW 日本單位計算) | CO2排出量 | ||
| 100V 150W鹵素燈泡 | 8 | 14,400KW | 216,000¥ | 7,992kg |
| Spot Ace 點光源 | 8 | 1,152KW | 17,280¥ | 638g |
| 減少量 | 13,288KW | 198,720¥ | 7,354g | |
