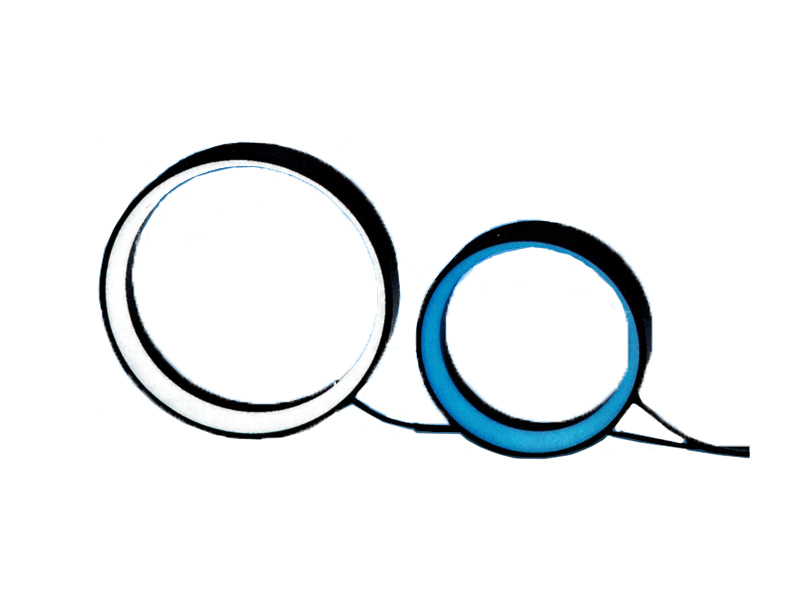

間接環型照明 (低角度照明)
商品類別：HAYASHI-REPIC
間接環型照射 (低角度照明)
檢測BGA焊接
檢測塑料蓋的側面
檢測晶片外部
檢測IC芯片上的印刷字符
● 型號命名
HDR□□KL□
□□ 內徑 KL 間接低角度 □ 顏色 (紅、綠、藍、白)
● 特點
．紅光、白光、藍光、綠光，可依據工件選擇發光顏色
．環型內徑 ∅73mm、∅113mm、∅153mm
．使用間接光源，可向工件輸出均勻的亮度
．低角度照明，表面上的刮痕明顯出現
．容易產生光暈的工件是有效的
| 型號 | 出光色 | 尺寸 | 固定孔 4-M3 深5 PCD | 發光面 | ||
| a | b | c | ||||
| HDR73KL□ | 紅、白、藍、綠 | ∅73 | ∅98 | 40.0 | ∅84 | ∅89 |
| HDR113KL□ | 紅、白、藍、綠 | ∅113 | ∅138 | 40.0 | ∅120 | ∅129 |
| HDR153KL□ | 紅、白、藍、綠 | ∅153 | ∅178 | 40.0 | ∅164 | ∅169 |
